    孔用方型圈(格莱圈)GSP沟槽尺寸与规格表




孔用方型圈(格莱圈)GSP



一.性能与用途

    由一个抗磨的填充聚四氟乙烯(PTFE)环

点击查看大图

和O形橡胶密封圈组成。O形圈提供预紧力,可

可对PTFE方形环的磨损起补偿作用。液压系统

.往复运动,在高压和低压及高频工况下的双

向活塞密封。适用在长及短行程的情况,并在

范围较大的流体和高温场合,可适合较大的活

塞间隙。例如用在注塑机.推土机.农业机械,

压机和其他机床等。

二.特点

◇良好的动静密封性能

◇可允许较大的挤出间隙,视应用场合而定,故可降低加工费用

◇由于较大的挤出间隙,在有污物的介质中也能安全使用

◇摩擦小,无爬行现象

◇沟槽简单,可用于整体式活塞

◇由于可采用较多种类的材料,所以对工作条件的适应性强

◇适于新环境安全的液压油(生物油)

三.标准材料
    密封环: 填充聚四氟乙烯(F-PTFE)
    弹性体: 丁腈橡胶(NBR)或氟橡胶(FKM)
四.工况条件

速    度

压力范围

温度范围

介    质

15 m/s

0 ~ 60 Mpa

-30℃ ~ +260℃
(取决于O型圈材料)

石油基液压油.难燃液压液.环保安全液压液(生物油).水和其它

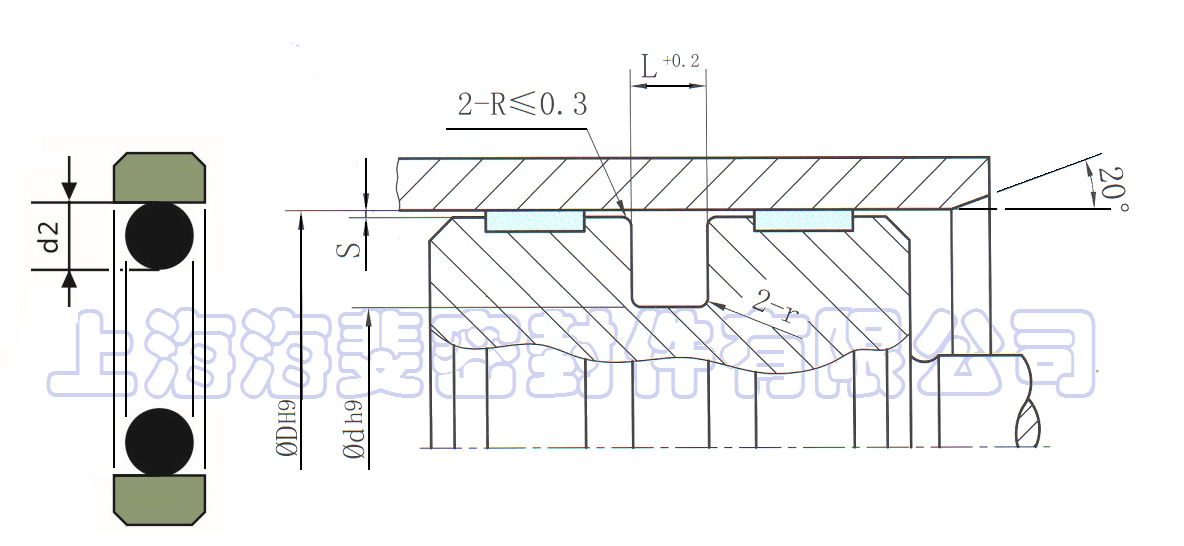

五.孔用方型圈(格莱圈)GSP产品按装结构图及沟槽尺寸 (单位:mm)

点击查看大图

    安装尺寸

缸径

沟槽直径

沟槽宽度

圆度

最大径向间隙S max

O型圈截面

D H9

d h9

L+0.2

r

10 Mpa

20 Mpa

30 Mpa

d2

15-39.9

D-8

3.2

0.6

0.40

0.25

0.15

2.62

40-79.9

D-10

4.2

1.0

0.40

0.25

0.20

3.53

80-199.9

D-15

6.8

1.3

0.50

0.30

0.20

5.33

200-300

D-20

8.1

1.8

0.60

0.35

0.25

6.99

305-600

D-25

9.5

2.5

0.70

0.50

0.30

8.40

六.孔用方型圈(格莱圈)GSP规格表 (单位:mm)
订货号
缸径
沟槽直径
沟槽宽度
D h9
d h9
L +0.2
GSP 0180
18
10
3.2
GSP 0200
20
12
3.2
GSP 0220
22
14
3.2
GSP 0240
24
16
3.2
GSP 0250
25
17
3.2
GSP 0260
26
18
3.2
GSP 0280
28
20
3.2
GSP 0300
30
22
3.2
GSP 0320
32
24
3.2
GSP 0350
35
27
3.2
GSP 0360
36
28
3.2
GSP 0400
40
30
3.2
GSP 0420
42
32
4.2
GSP 0450
45
35
4.2
GSP 0500
50
40
3.2
GSP 0550
55
45
4.2
GSP 0560
56
46
4.2
GSP 0600
60
50
4.2
GSP 0630
63
53
4.2
GSP 0630B
63
48
6.8
GSP 0650
65
55
4.2
GSP 0650B
65
50
6.8
GSP 0700
70
60
4.2
GSP 0700B
70
55
6.8
GSP 0750
75
65
4.2
GSP 0750B
75
60
6.8
GSP 0800
80
70
4.2
GSP 0800B
80
65
6.8
GSP 0850
85
75
4.2
GSP 0850B
85
70
6.8
GSP
GSP 0900
90
80
4.2
GSP 0900B
90
75
6.8
GSP 0950
90
80
6.8
GSP 1000
100
85
6.8
GSP 1100
110
95
6.8
GSP 1200
120
105
6.8
GSP 1250
125
110
6.8
GSP 1300
130
115
6.8
GSP 1350
135
120
6.8
GSP 1400
140
125
6.8
GSP 1500
150
135
6.8
GSP 1600
160
145
6.8
GSP 1700
170
155
6.8
GSP 1800
180
165
6.8
GSP 1900
190
175
6.8
GSP 2000
200
180
8.1
GSP 2100
210
190
8.1
GSP 2200
220
200
8.1
GSP 2400
240
220
8.1
GSP 2500
250
230
8.1
GSP 2600
260
240
8.1
GSP 2700
270
250
8.1
GSP 2800
280
260
8.1
GSP 2900
290
270
8.1
GSP 3000
300
280
8.1
GSP 3100
310
285
9.5
GSP 3200
320
295
9.5
GSP 3300
330
305
9.5
GSP 3400
340
315
9.5
GSP 3500
350
325
9.5

如需规格型号不在本目录中.请直接与本公司联系
